| 感電による人体の反応 |
| 次の人体反応曲線図は、国際電気標準会議(ＩＥＣ)において公開されたもので、交流電流が人体を通過した時の反応を示したものです。50ｍＡの電流が人体に流れた場合通電時間が３秒以内であれば心臓から血液を送り出せなくなる心室細動の恐れはありませんが、50ｍＡを超えると心室細動を起こして死に至ることを示しています。つまり、50ｍＡなら１秒まで、100ｍＡなら0.5秒以内に電流を遮断すれば、心室細動や死亡する危険はないといえます。このため、50ｍＡ秒が安全限界に定められています。 |
|
|
| 【電流/時間領域と人体の反応】 |
| ＡＣ１ |
…… |
無反応 |
| ＡＣ２ |
…… |
有害な生理的影響はない |
| ＡＣ３ |
…… |
人体への障害は予期されないが、電流が２秒以上継続すると痙攣性の筋収縮や呼吸困難、あるいは一時的な心拍停止や心房細動を含んだ回復可能な心臓障害を生じる。 |
| ＡＣ４ |
…… |
ＡＣ３の反応に心停止・呼吸停止・重度の火傷が加わる。 |
|
ＡＣ4.1 − 心室細動の確率およそ５％以下
ＡＣ4.2 − 心室細動の確率およそ50％以下
ＡＣ4.3 −
心室細動の確率およそ50％以上 |
|
|
感電とは、人等の感覚器官を持った生物に電流が流れ、苦痛その他の影響を与えることをいい、死亡率が非常に高いのが特徴です。 感電によって生じる生理学的効果には、不快感、痛み、筋肉の痙攣、心室細動、熱傷等があり、被害の程度は人体に流れる電流の経路、電源の種類、電流の大きさ、通電時間、健康状態によって異なります。その中でも最も人体に影響を与えるものは、電流の大きさと通電時間です。ただし、ほんの僅かの電流が心臓等の重要な部分を直撃すると死亡することがあります。
電圧が低い時の感電による死亡原因には心臓麻痺や呼吸停止が多く、高圧による感電災害には、この他に接触によるアーク熱やジュール熱(発熱)による火傷が加わります。高熱物に触れての火傷は皮膚の浅い部分で収まる場合が多いが、感電による火傷は身体の奥深くまでおよぶため非常に危険です。
直流と交流とでは、感電の感触が異なります。直流は筋肉がギュッと硬直するのに対し、交流はザワザワと心臓の筋肉が震えるように痙攣します。 交流による感電の危険度は、直流に比べると４〜６倍程度高く、50ｍＡの交流電流に感電した場合は死亡する恐れがあります。50ｍＡの直流電流に感電した場合は、人体に苦痛は与えますが、感電個所から離れられなくなる程ではありません。 |
|
|
| 交流電流が人体に流れた時の反応 |
| ０．５ｍＡ |
通常、無反応 |
| １ｍＡ |
電撃を感じる |
| ５ｍＡ |
相当な苦痛がある |
| １０〜２０ｍＡ |
筋肉が収縮し、その支配力を失う |
| ５０ｍＡ |
相当に危険で死に至ることがある |
|
|
| 感電災害の程度を決定付ける要因 |
| 1. |
|
人体を通過する電流の大きさ |
| 2. |
通電時間 |
| 3. |
通電経路 |
| 4. |
電源の種類(交流・直流) |
| 5. |
健康状態 |
|
|
|
| 人体の通電電流 |
人体の皮膚が乾燥している時の抵抗値は約4000Ω、皮膚が湿っている時は約2000Ω程度で、抵抗値が小さいほど感電した時の被害の程度は大きくなります。
100Ｖの電圧に感電すると、皮膚が乾燥している場合は25ｍＡ (100Ｖ÷4000Ω)の電流が人体に流れ、皮膚が湿っている場合は50ｍＡ(100Ｖ÷2000Ω)の電流が流れます。
10〜20ｍＡ以上の電流が人体に流れると、筋肉が痙攣して自由が利かなくなり、感電個所から離れられなくなります。このため、通電時間が長くなって死に至ることがあります。この筋肉が痙攣して自分の意志で電路から離れられなくなる電流を不随意電流といい、運動の自由を失わない最大の電流を可隋電流又は離脱電流といいます。大多数の人が離脱できる可隋電流は、男性では９ｍＡ、女性では６ｍＡといわれています。 |
|
| ○ |
|
通電電流の求め方 |

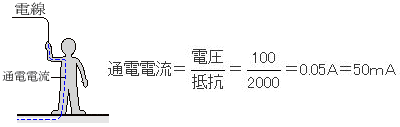

| 単相交流 100Ｖの電気回路の電線に人の手が触れた時の人体に流れる電流の求め方。ただし、手と電線との接触抵抗を200Ω、人体の抵抗を300Ω、足と大地との接触抵抗を1500Ωとします。 |
 |
|
手と電線との接触抵抗・人体の抵抗・足と大地との接触抵抗は、抵抗を直列接続した電気回路を構成しています。したがって、これらの合成抵抗は |
| 200Ω＋300Ω＋1500Ω＝2000Ω |
| よって、人体に流れる電流の大きさは |
| 通電電流＝ |
電圧 |
＝ |
100 |
＝0.05Ａ＝50ｍＡ |
|
|
| 抵抗 |
2000 |
|
|
|
|
|
| 感電対策 |
| クレーン等の点検又は修理中にトロリ線その他の充電部に接触し、感電又はショックによる転落で災害を被った事例が多いため、 作業箇所付近の活線等は絶縁シートや絶縁管で防護する必要があります。点検や修理を行う者は、次の事項を理解した上で作業しなければなりません。 |
|
| 1. |
|
服装は、肌を露出しない乾燥した清潔なものを着用し、ゴム底の靴を使用します。 |
| 2. |
点検や整備を行う時は必ず電源を切り、 作業中に電源が投入されないように点検作業中等の表示を行います。施錠できない場合は、監視人を付ける等の処置を施します。 |
| 3. |
感電して動けない人がいる場合は、冷静に素早く救助しなければなりません。電源を切ると共に乾いた木材等の絶縁物で感電している人を間接的に感電個所から引き離し、気を失っている場合は人工呼吸や心臓マッサージ等の救急処置を施すことが重要です。 |
|
